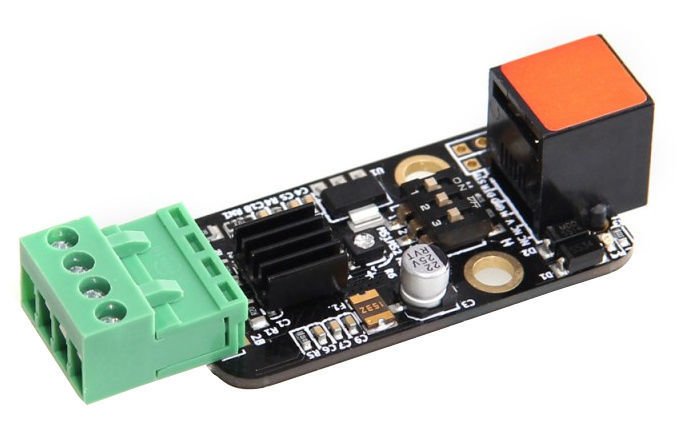

Žingsninių variklių valdiklis Makeblock

tai paprasta naudoti The Me Stepper Driver, pagrįsta mikroschema A4988, paprastai naudojama tiksliai valdyti bipolinius žingsninius variklius. Ji puikiai tinka 3D spausdinimui, CNC, Makeblock muzikos robotui, taip pat daugeliui kitų programų, kuriose reikia valdyti tikslų judėjimą. Jis skirtas valdyti bipolinius žingsninius variklius pilno, pusės, ketvirčio, aštuntosios ir šešioliktosios pakopos režimais. Be to, pridedame įmontuotą DIP jungiklį ir įmontuotą potenciometrą, todėl galite lengvai keisti žingsnių režimus ir variklio srovę.

• A4988 žingsninės tvarkyklės lustas.
• Suderinamas su 4 laidų dvipoliais žingsniniais varikliais.
• Potenciometras žingsninio variklio srovei valdyti.
• Įmontuotas DIP jungiklis (2 POS SIDE ACTUATED) palaiko pilno, pusės, ketvirčio, aštuntosios ir šešioliktosios pakopos režimus.
• Įmontuotas saugiklis apsaugo plokštę ir mikroschemą nuo srovės pertekliaus arba bet kokio trūkumo dėl bet kokių priežasčių.
• Įmontuotas radiatorius, padedantis išsklaidyti šilumą, leidžia valdyti iki 1,35 A srovę.
• Pridedama Arduino biblioteka, kad būtų lengva programuoti.
• Maitinimo indikatorius.
• Lengvas prijungimas naudojant 6 kontaktų RJ25 sąsają.
• Ženklinama raudona etikete ir suderinama su Me BaseBoard plokšte.
• 2,54 mm ištraukiamieji kaiščiai, skirti jungti su pertraukiamaisiais laidais.
• 16 mm intervalo M4 montavimo skylės, suderinamos su Makeblock sijomis.

• Maksimali srovė: ±1,35; maksimali variklio pavaros įtampa: 25 V.
• Loginė įtampa: 5 VMatmenys: 1: 48 mm * 24 mm (ilgis × plotis).
