Produkto apžvalga

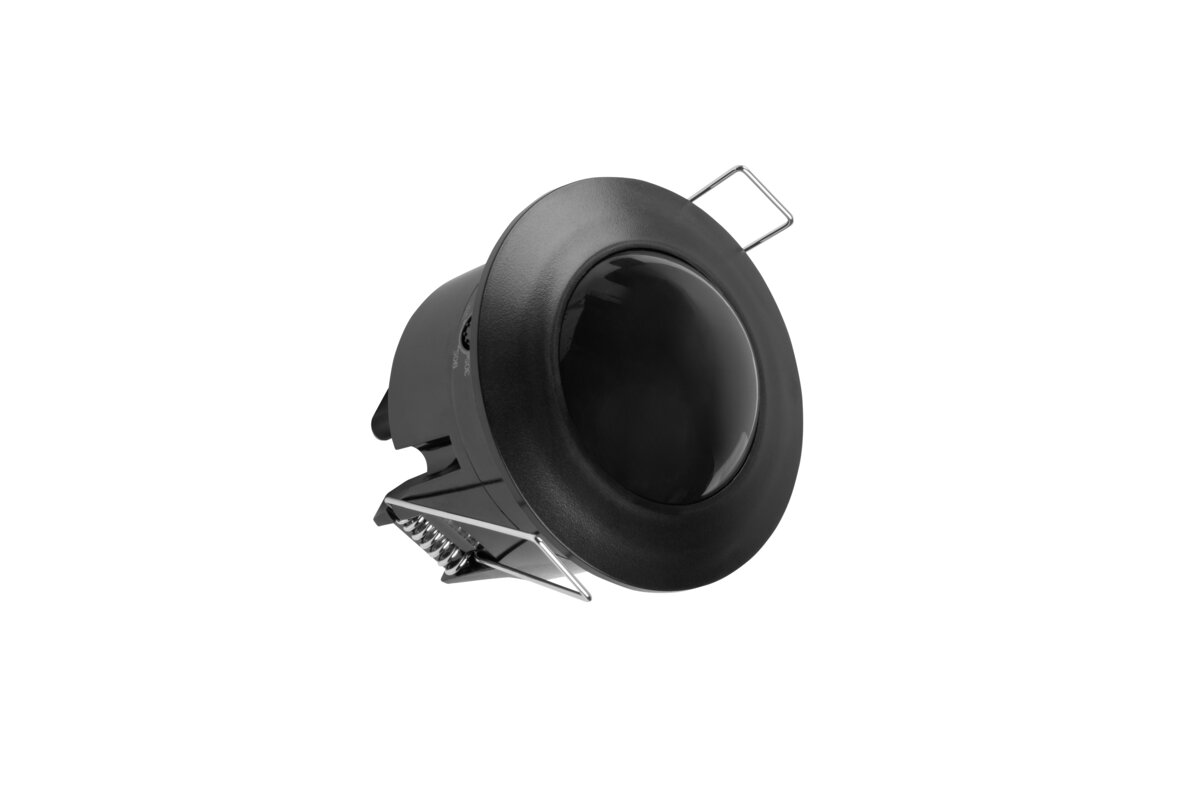

Tai juodas, apvalus, įmontuojamas pasyvus infraraudonųjų spindulių (PIR) judesio jutiklis, skirtas integruotam montavimui. Jo pagrindinė funkcija yra automatiškai valdyti prijungtus apšvietimo įrenginius ar kitus elektros prietaisus, aptikdamas judesį savo veikimo zonoje ir reaguodamas į aplinkos apšvietimo sąlygas. Prietaisas skirtas montuoti lygiai su paviršiumi, užtikrinant diskretišką išvaizdą įvairiose aplinkose.
Pagrindinės savybės
Jutiklis naudoja pasyvią infraraudonųjų spindulių technologiją judesiui aptikti. Jame yra du reguliuojami sukamieji valdikliai: „TIME“ (laikas) ir „LUX“ (apšvieta). Valdiklis „TIME“ leidžia vartotojams nustatyti, kiek laiko prijungtas įrenginys lieka aktyvus, kai judesys nebėra aptinkamas, su pasirenkamais intervalais, įskaitant maždaug 30 sekundžių, 90 sekundžių, 3 minutes, 7 minutes ir 15 minučių. Valdiklis „LUX“ reguliuoja aplinkos šviesos slenkstį aktyvavimui, siūlydamas diapazoną nuo maždaug 30 liuksų iki 300 liuksų, kartu su režimais, skirtais veikti esant nuolatinei dienos šviesai arba tik tamsoje. Jo įmontuojamas montavimo dizainas, tvirtinamas spyruokliniais laikikliais, leidžia atlikti tvarkingą ir integruotą montavimą. Prietaiso laidų gnybtai yra aiškiai pažymėti tiesioginiam (L), neutraliam (N) ir apkrovos išėjimui (A), palengvinantys elektros prijungimą, kaip parodyta pateiktose schemose. Tai leidžia automatizuoti įrenginių veikimą, atsižvelgiant į patalpos užimtumą ir natūralų apšvietimą.
Paskirtis
Šis judesio jutiklis tinkamas naudoti tiek gyvenamuosiuose, tiek komerciniuose interjeruose, kur naudingas automatizuotas apšvietimo valdymas. Jis paprastai naudojamas koridoriuose, techninėse patalpose, laiptinėse, sandėliavimo patalpose ar biuruose. Jutiklis aktyvuoja prijungtus šviestuvus aptikus judesį ir išjungia juos po iš anksto nustatyto neveikimo laikotarpio, priklausomai nuo aplinkos apšvietimo lygio. Tai siūlo be rankų valdomą apšvietimo sprendimą, skirtą padidinti patogumą ir veiklos efektyvumą konkrečiose zonose.
Specifikacijų apžvalga
- Tipas: Įmontuojamas pasyvus infraraudonųjų spindulių (PIR) judesio jutiklis
- Spalva: Juoda
- Montavimas: Įleidžiamas, naudojant spyruoklinius laikiklius
- Reguliuojamas laiko delsimas: maždaug nuo 30 sekundžių iki 15 minučių
- Reguliuojamas LUX jautrumas: maždaug nuo 30 liuksų iki 300 liuksų, su dienos šviesos ir nakties aptikimo režimais
- Pajungimas: Trijų laidų elektros jungtis (fazė, nulis, apkrova)
DUK
Kaip veikia nustatymas „TIME“?
Nustatymas „TIME“ nustato, kiek laiko prijungta šviesa lieka įjungta po paskutinio aptikto judesio. Pavyzdžiui, jei nustatyta 3 minutėms, šviesa išsijungs po 3 minučių, jei nebus aptikta jokio judesio.
Kokia yra „LUX“ reguliavimo paskirtis?
„LUX“ reguliavimas leidžia jums kontroliuoti aplinkos šviesos lygį, kuriam esant jutiklis aktyvuosis. Mažesnis „Lux“ nustatymas reiškia, kad jutiklis įjungs šviesą tik tamsesnėmis sąlygomis, o didesnis nustatymas arba saulės piktograma leidžia aktyvuoti šviesą šviesesnėje aplinkoje. Ši funkcija padeda išvengti nereikalingo šviesos aktyvavimo, kai natūralios šviesos yra pakankamai.
Kur galima montuoti šį įleidžiamą judesio jutiklį?
Šis jutiklis skirtas integruotam montavimui lubose arba sienose patalpų viduje, pavyzdžiui, koridoriuose, sandėliavimo patalpose ar biuruose. Jo įleidžiamas dizainas užtikrina lygų paviršių po įdiegimo.
Kokio tipo laidai reikalingi šiam jutikliui?
Jutikliui reikalinga trijų laidų elektros jungtis: fazės (L) laidas, nulio (N) laidas ir apkrovos (A) laidas, jungiamas prie apšvietimo įrenginio ar kito valdomo prietaiso. Pajungimo schema iliustruoja šias jungtis montavimui.
