Apžvalga

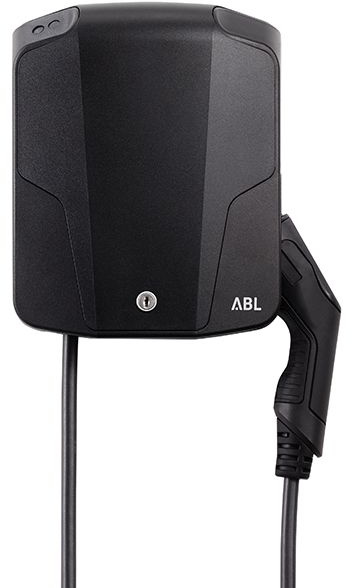

Ši sieninė įkrovimo stotelė skirta elektromobiliams įkrauti ir tinka naudoti tiek viduje, tiek lauke. Ją galima montuoti ant sienos arba pastatyti atskirai.
Techninės specifikacijos
- Gamintojo numeris: 1W2208
- Pagaminta: Vokietijoje
- Įtampa: 230 - 400V
- Dažnis: 50Hz
- Įkrovimo galia: 22 kW
- Įkrovimo režimas: IEC 61851-1, 3 režimas
- Fazių skaičius: 3
- Įkrovimo srovė: 32A
- Įkrovimo taškas(-ai): 1 (1x kabelis su 2 tipo jungtimi)
- Kabelio ilgis: 6,35 m
- Sąsaja(-os): RS485
- Apsaugos mechanizmai:
- Nuolatinės srovės gedimo aptikimas (elektroninis, IΔn dc ≤ 6 mA)
- Apkrovimo jungiklis (kontaktorius, 4 polių)
- Suvirinimo aptikimas (suaktyvinamas kontaktoriaus suvirinimo metu)
- Apsauga nuo perkrovų
- Temperatūros stebėjimas
- Užrakinamas dangtelis su integruota spyna
- Ekranas: LED (būsenos / klaidos ekranas)
- Korpuso medžiaga: Plastikas
- IP klasė: IP54
- Apsaugos klasė: I
- Perkrovos kategorija: III
- Darbinė temperatūra: -25 - 40 °C
- Laikymo temperatūra: -30 - 85 °C
- Darbinė / laikymo drėgmė: 5–95%
- Įrengimo reikalavimai: A tipo RCD; Atsarginis saugiklis: rekomenduojama 16 A, C charakteristika
- Tinklo jungtis: maks. 5 x 6 mm²
- Prijungimo gnybtai: Tiesioginis prijungimas prie liekamosios srovės jungiklio, PE: per 6 mm² gnybtą
- Matmenys (PxAxG): 221 mm x 272 mm x 116 mm
- Svoris: 3 kg
Priedai
- Tvirtinimo rinkinys
- 2 raktai
- Gręžimo šablonas
- Trumpas naudojimo vadovas
- Atrama (STEMH10)
- Pagrindas (EMH9999)
- Tvirtinimo plokštė su kabelio laikikliu (WHEMH10)
- Tvirtinimo plokštė su kabelio laikikliu ir raktu (1W0001)
- Apkrovimo valdymas (SBCH1)
- Konfigūravimo rinkinys (CONFCAB)
Pastaba: Įrengimui, remontui ar techninei priežiūrai reikalingas kvalifikuotas elektrikas. Tai taip pat užtikrina vietinio tinklo operatoriaus / energijos tiekėjo informavimą. Įrengiant įkrovimo stotelę, kurios įkrovimo galia viršija 11 kW, būtinas išankstinis tinklo operatoriaus / energijos tiekėjo sutikimas.
